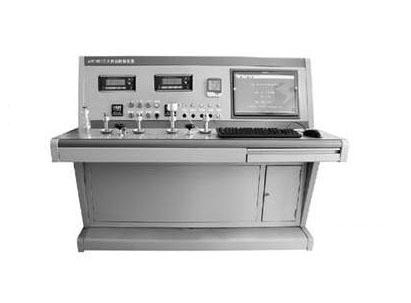

全自动压力校验装置

 JZ-YZJ-T全自动压力校验装置是我公司综合国内外压力校验设备的优点，开发的全量程自动压力校验系统。本系统装置由电动气压(真空)压力自动发生、调节系统、电动液压压力发生自动调节系统。标准压力信号输出，变送器电流测量，压力表自动读数摄像采集数据处理系统，压力表变送器数据报表自动处理及显示系统。它充分发挥了工矿机的软、硬件资源。全自动压力校验装置的整个系统由计算机控制自动造压、自动数据采集处理、存储和文档合理以及自动生成检定证书，是现代压力计量的理想设备。

一、全自动压力校验装置执行规程：

·JJG49－1999 弹簧管式精密压力表和真空表检定规程

·JJG50－1999 弹簧管式一般压力表、压力真空表和真空表检定规程

·JJG882－94 压力变送器检定规程

·JJG544－97 压力控制器检定规程

·JJG875－94 数字压力计检定规程

·JJG971－2026 液位计检定规程

二、全自动压力校验装置性能指标：

1.电动气压源：电动造压范围为：－95～1000KPa，压力连续可调。

2.电动液压源：电动造压，介质为变压器油，造压范围为0～60MPa，压力连续可调。

3.气压测量单元：

(1)压力测量：－95～1000KPa 精度0.05%F.S(选配原装进口校验仪精度可达0.025级)。

(2)电流测量：0～25mA 精度0.02%F.S

(3)计算机显示器与压力校验仪显示测试数据，可同时显示压力值以及被校变送器的电流值。

4.液压压力测量单元：

压力测量：0～60MPa 精度0.05%F.S其余指标同气压测量部分。(选配原装进口校验仪精度可达0.025级)。

5.压力表自动读数精度：对常规压力表，每个压力点识别精度可以达到刻度线分度值的1/20，但对压力表刻度线超过200条时识别精度不大于刻度线分度值1/10，而人眼读数精度最多刻度线分度值1/5
